TIPOS DE CIRCUITOS

En un circuito eléctrico existen tres formas de concetar los generadores y los receptores: serie, paralelo y mixto.

MONTAJE EN SERIE
Los elementos de un circuito están conectados en serie cuando se conectan uno a continuación del otro formando una cadena, de manera que la corriente que circula por un determinado elemento, sea la misma que circula por el resto.
La tensión en los extremos del generador, será igual a la suma de todas las tensiones intermedias en los receptores.
En caso de que uno de los receptores se estropee, se desconectan todos los demás.

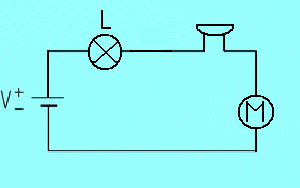

En la figura 1, tenemos un circuito serie que tiene una lámpara, un timbre y un motor. Si uno de los tres receptores se estropea, los otros dos se desconectan porque se abre el circuito.

MONTAJE EN PARALELO
Todos lo elementos estan conectados entre los mismos puntos y, por tanto, a todos ellos se les aplica la misma diferencia de potencial.
La intensidad de corriente que sale del generador es igual a la suma de las intensidades que circulan por los receptores.
En caso de que un receptor se estropee, a los demás receptores no les ocurre nada.

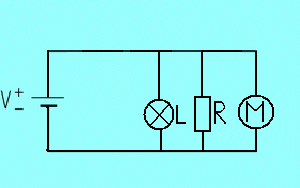

En la figura 2, tenemos un circuito paralelo.

CIRCUITO MIXTO
En un mismo circuito existen elementos conectados en serie y en paralelo.
En la figura 3, tenemos un circuito mixto.
